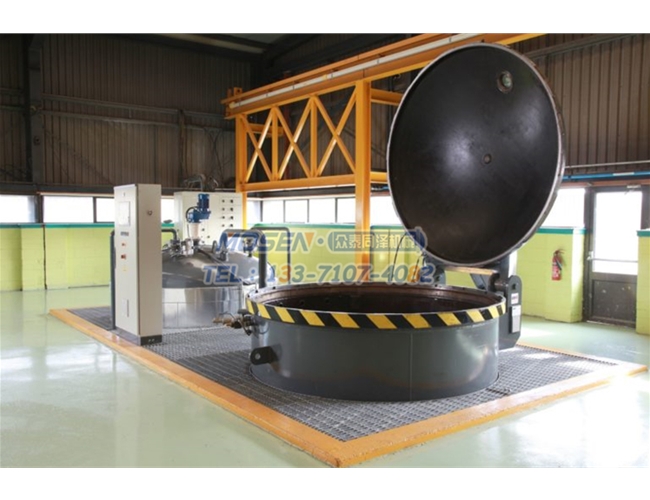

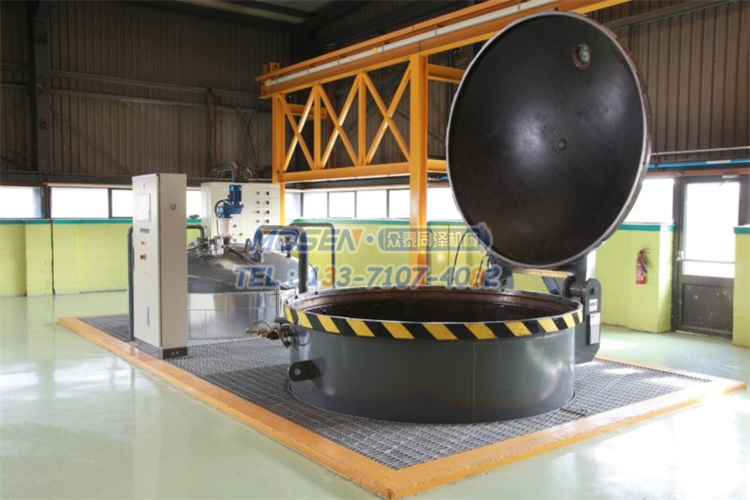

♦ 石墨產品真空浸漬罐是專為石墨材料改性處理設計的核心設備，主要通過真空負壓環境結合加壓工藝，將浸漬劑（如樹脂、瀝青等絕緣或強化材料）均勻、深度滲透至石墨制品的內部孔隙中，填補石墨本身的微孔缺陷，從而顯著提升石墨產品的耐腐蝕性、機械強度、導電性、導熱性及致密性，延長產品使用壽命，拓寬其應用場景。該設備適配各類石墨制品的批量生產與精密加工，涵蓋石墨模具、石墨坩堝、石墨材料等，廣泛應用于電機制造、石油化工、新能源、航空航天等多個行業，是石墨深加工領域不可或缺的關鍵裝備。

       設備結構組成

石墨產品真空浸漬罐采用模塊化設計，結構緊湊、密封性強，核心組成部件均經過耐腐、耐壓優化，適配石墨浸漬工藝的特殊需求，主要包括以下部分：

（一）罐體結構

主體采用316L不銹鋼或高品質碳鋼材質，內壁光滑平整，減少浸漬劑附著與殘留，浸漬均勻性；罐體厚度根據容積和工作壓力定制，可承受-0.1MPa至2.5MPa的壓力波動，滿足真空與加壓雙重工藝要求。罐蓋采用模塊化快開門設計，配備環形橡膠密封圈與密封槽，結合電動推桿驅動，實現快速密封與開啟，泄漏率控制在0.001%/h以下，保障真空環境的穩定性。

（二）真空系統

核心由真空泵、真空表、真空管路及閥門組成，采用雙級或三級真空設計，可快速抽出罐內及石墨孔隙中的空氣和水分，限真空度≤5Pa，真空保持穩定性±1%，為浸漬劑滲透創造無阻力環境，避免氣泡殘留導致浸漬不充分問題。部分機型配備真空度自動調節裝置，可根據石墨產品規格與工藝要求控制真空參數。

（三）浸漬系統

包括浸漬液儲存罐、輸液管路、加壓泵及液位控制系統，可根據工藝需求注入樹脂、瀝青等不同類型的浸漬劑，并支持浸漬液循環過濾，實現連續生產。加壓泵可提供0-0.5MPa可調壓力，通過梯度加壓方式，推動浸漬劑深度滲透至石墨微孔，提升浸漬效率與填充率；液位計實時監測罐內浸漬液高度，石墨產品完全浸沒，避免局部未浸漬情況出現。

（四）加熱與固化系統

采用導熱油循環加熱或電熱棒加熱方式，控溫范圍40-250℃，溫度均勻性±1.5℃（標準型）/±0.8℃（高精度型），升溫速率1-5℃/min可調。加熱系統與浸漬工藝聯動，完成浸漬后可通過恒溫控制實現浸漬劑的固化，在石墨內部形成穩定涂層，改性效果持久。部分設備配備余熱回收裝置，可節能15-20%，降低生產能耗。

（五）控制系統

采用PLC+觸摸屏操作界面，集成智能控制與數據追溯功能，可實現抽真空、注液、加壓、加熱、固化、泄壓等全流程自動化操作，支持工藝曲線自動生成與參數實時調整。配備的安全報警與聯鎖保護裝置，實時監測罐內壓力、溫度、液位等參數，當出現超壓、超溫、泄漏等異常情況時，自動停機并發出報警，保障設備與操作人員安全。部分機型支持遠程監控與故障診斷，降低人工操作難度與勞動強度。

（六）輔助部件

包括進料架、出料裝置、清洗裝置。進料架可根據石墨產品規格調節，支持多件產品同時裝夾，擺放均勻；清洗裝置用于每次生產后清理罐內殘留浸漬劑與雜質，延長設備使用壽命；
